M64 MAX7219点阵模块 控制模块 单片机模块 显示模块

¥
微科电子是一家专业生产和出口国,涉及设计、
arduino开发生产和销售,3 d打印机,覆盆子π和STM32。
我们的梦想是做出最好的价格和最好的质量为客户生产。
所以我们想收到你宝贵的建议对于我们的产品,我们可以改善你的问题。


电子产品价格浮动变化,购买请联系我们!


联系人:张小姐/郑生

手机:13790385217

电话:0755 - 66803279

电子邮件:sophie@weikedz.com

地址:深圳.龙华新区


MAX7219 是一种集成化的串行输入/输出共阴极显示驱动器,它连接微处理器与8位数字的7段数字LED显示,也可以连接条线图显示器或者64个独立的LED。其上包括一个片上的B型BCD编码器、多路扫描回路,段字驱动器,而且还有一个8*8的静态RAM用来存储每一个数据。只有一个外部寄存器用来设置各个LED的段电流。

一个方便的四线串行接口可以联接所有通用的微处理器。每个数据可以寻址在更新时不需要改写所有的显示。MAX7219同样允许用户对每一个数据选择编码或者不编码。
整个设备包含一个150μA的低功耗关闭模式,模拟和数字亮度控制,一个扫描限制寄存器允许用户显示1-8位数据,还有一个让所有LED发光的检测模式。

只需要3个IO口即可驱动1个点阵!点阵显示时无闪烁!支持级联!

模块参数:

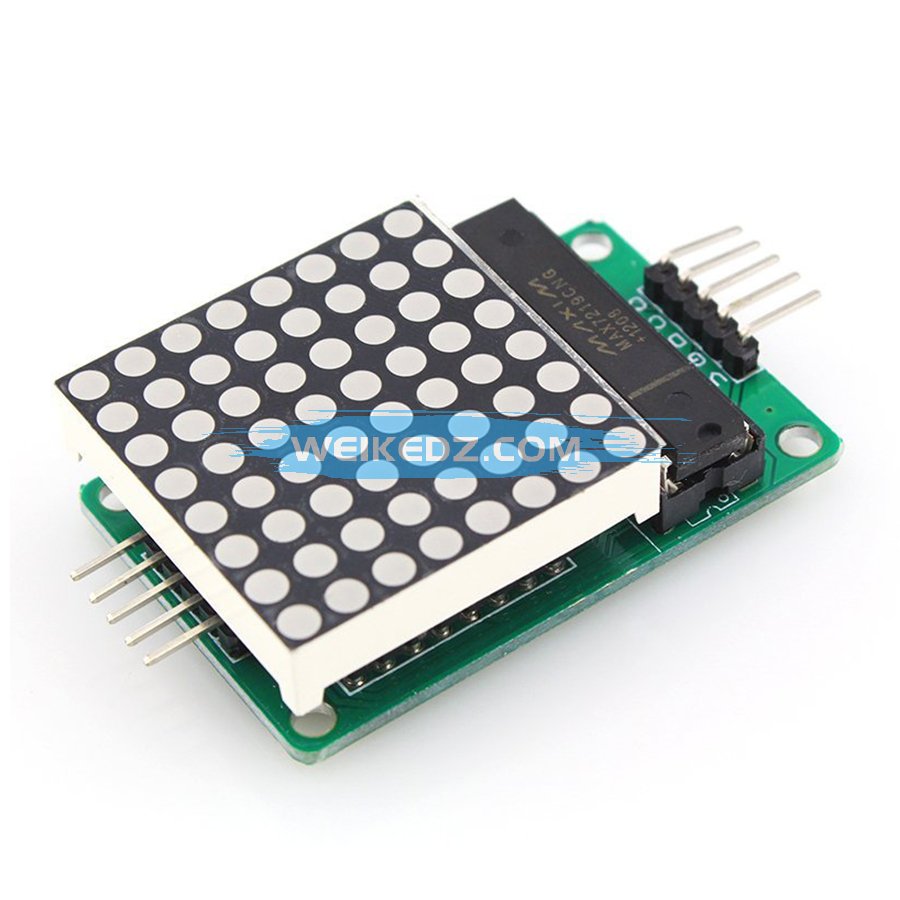

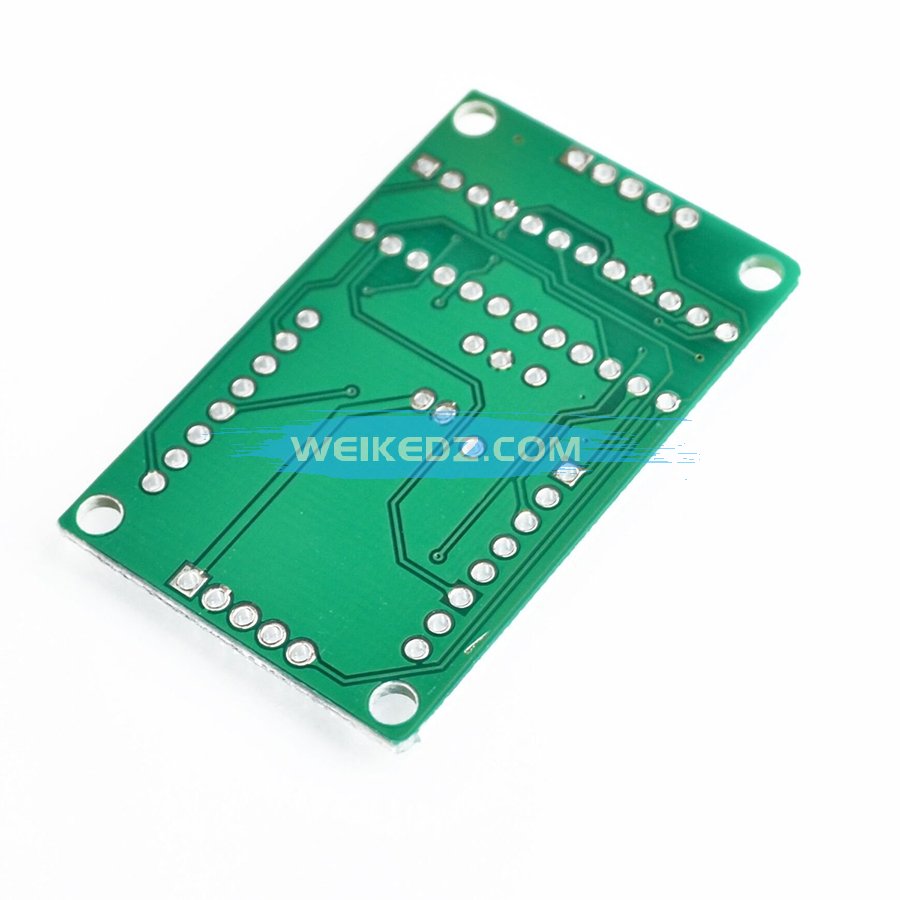

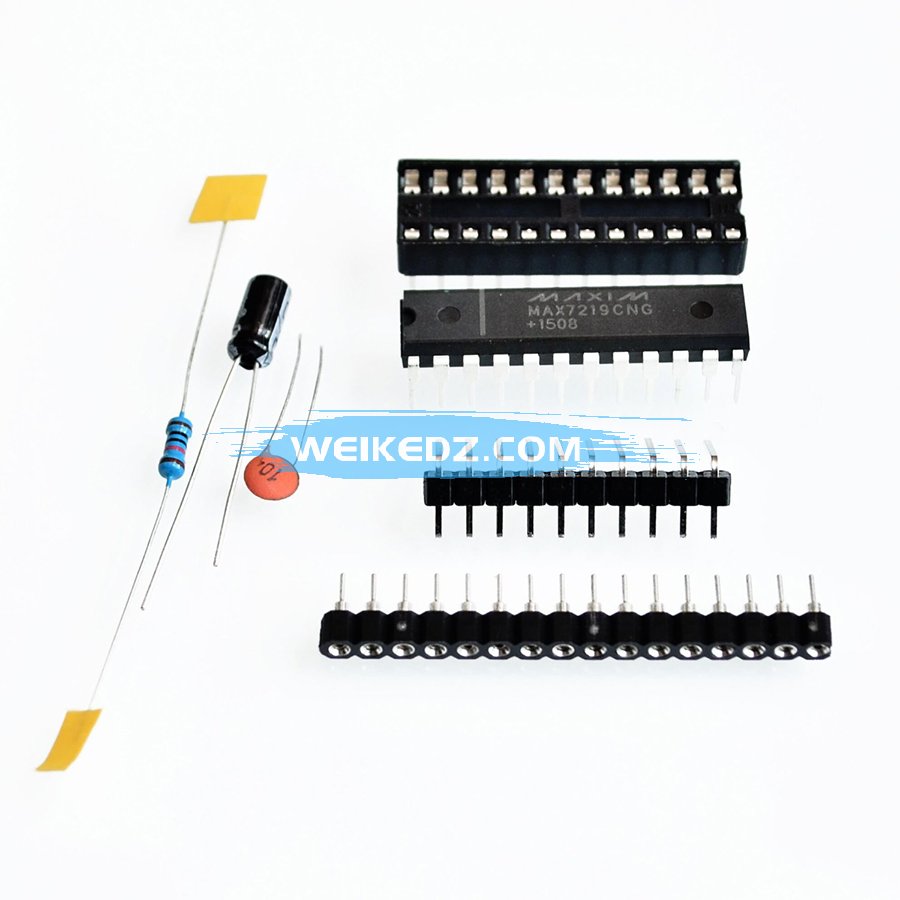

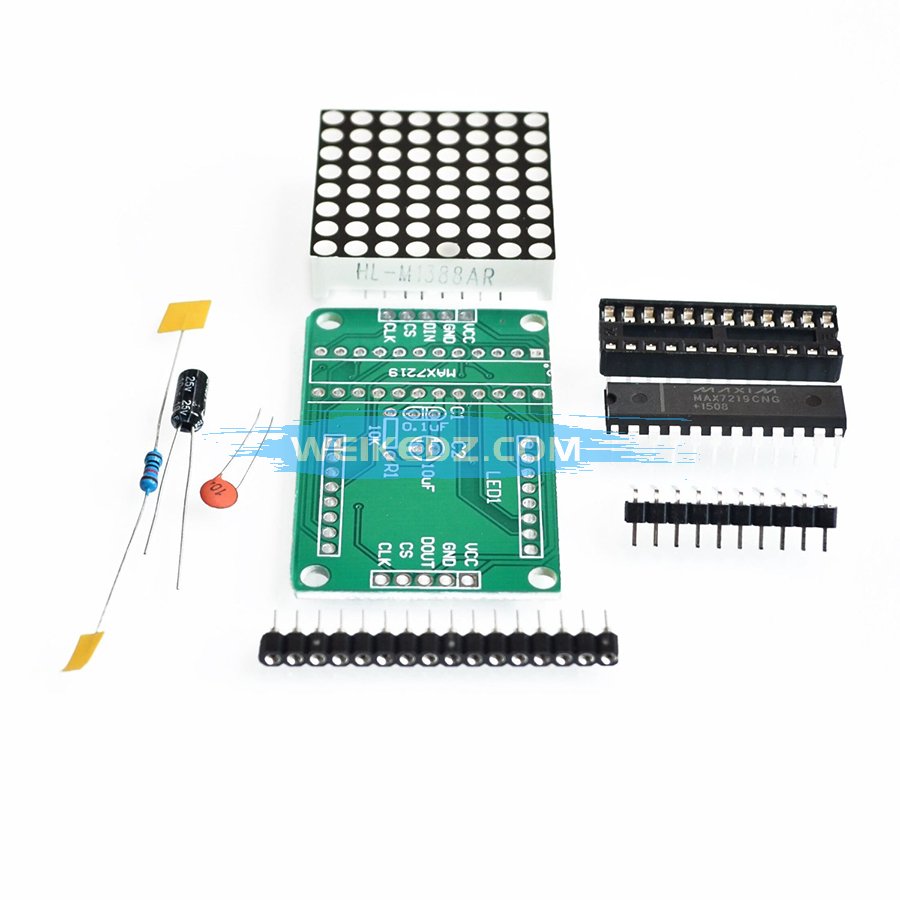

1.单个模块可以驱动一个8*8共阴点阵

2.模块工作电压:5V

3.模块尺寸:长5厘米X宽3.2厘米X高1.5厘米

4.带4个固定螺丝孔,孔径3mm,可使用本店M3铜柱固定

5.模块带输入输出接口,支持多个模块级联

接线说明:

1.模块左边为输入端口,右边为输出端口。

2.控制单个模块时,只需要将输入端口接到CPU

3.多个模块级联时,第1个模块的输入端接CPU,输出端接第2个模块的输入端,第2个模块的输出端接第3个模块的输入端,以此类推...

以51单片机为例:

VCC  →  5V

GND  →  GND

DIN  →  P22

CS   →  P21

CLK  →  P20
